Технические характеристики (K)
Вход. напр. для микросхемы управления (Vin)
12 - 24 V
Вход. напр. для стабилизатора тока подсветки (Vcc)
40 - 165 V
Выходное напряжение V-out - (LED- LED+)
55 - 255 V
Выходной ток
20 - 200 мA (по умолчанию 200 мА)
Габаритные размеры (Д×Ш×В)
74 × 45 × 18 мм
Гарантия
180 дней
Напряжение переключения On/Off - (ENA)
2,5 - 5 V
Напряжение регулировка яркости ADJ - (Vadj)
0,1 - 5 V
Регулировка выходного тока перемычками
( J1 - J6 ): 20/40/60/100/100/200 мА
Тип микросхемы упр. led-драйвером
(SOP-8) BIT3260
Цена указана за
1 led-драйвер

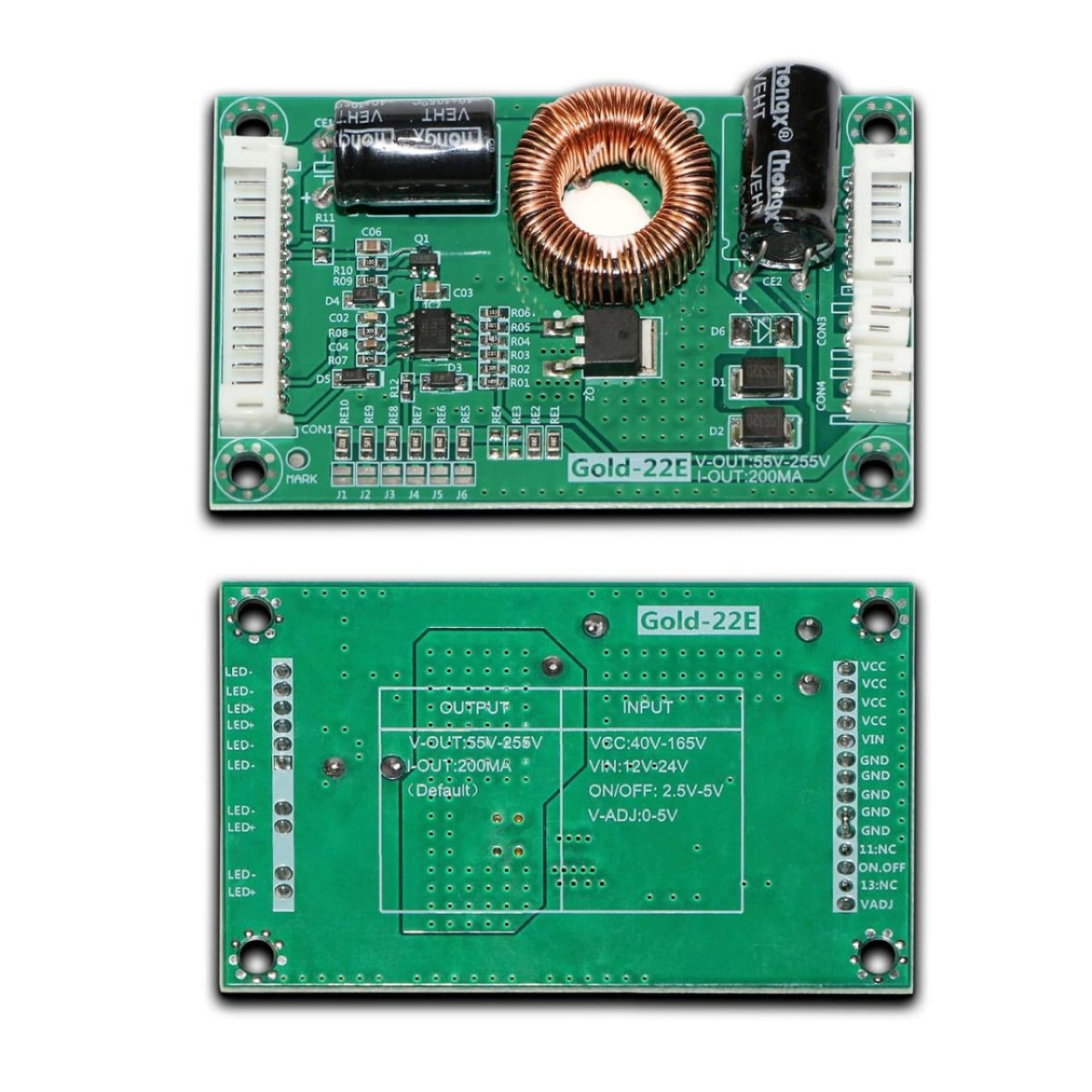

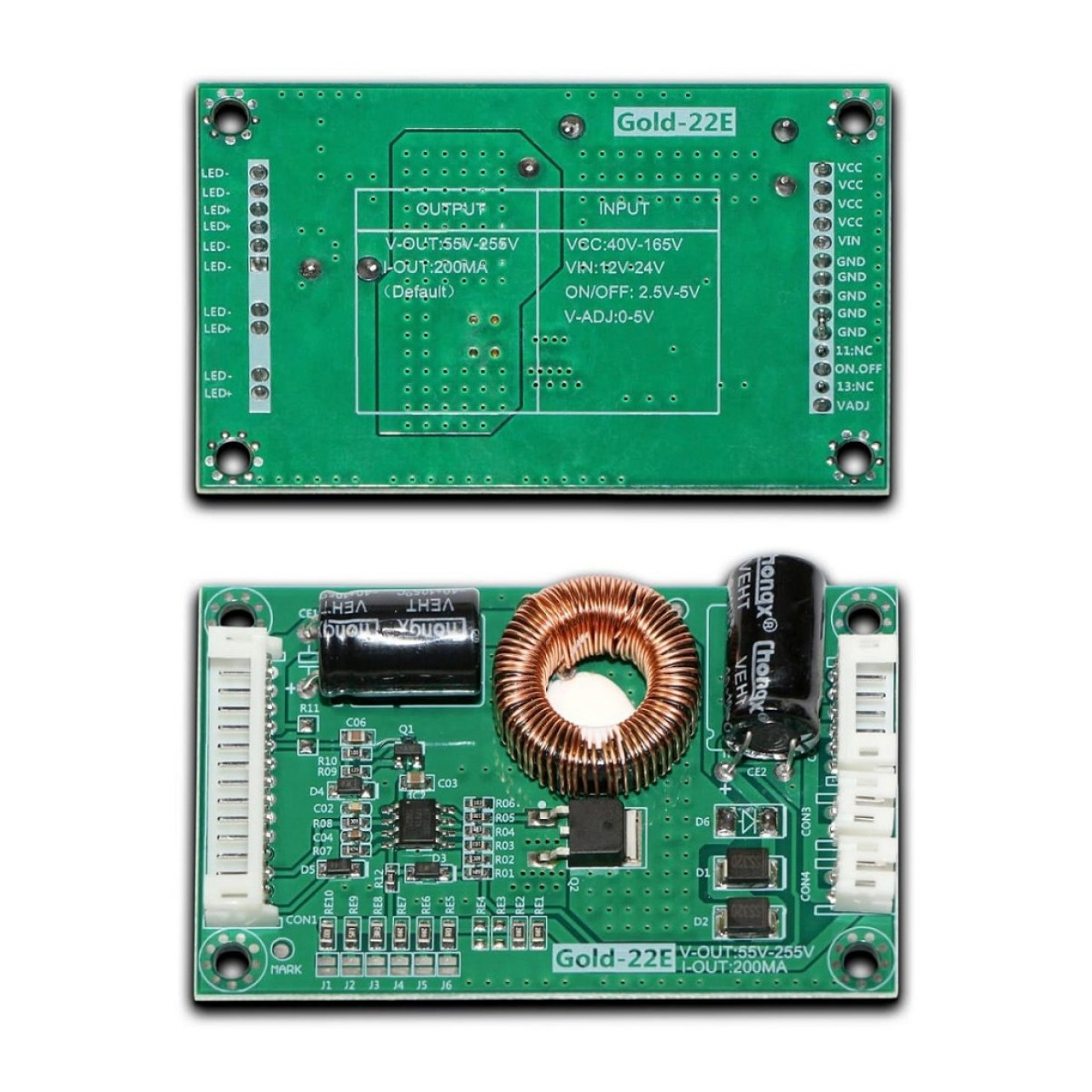

Применяется при ремонте драйвера LED подсветки LCD телевизоров и мониторов.
Установка выходного тока осуществляется установкой перемычки на контактных площадках J1-J6.
По умолчанию выходной ток драйвера настроен на 200 мА. (J1- 20 мА, J2- 40 мА, J3- 60 мА, J4- 100 мА, J5- 100 мА, J6- 200 мА)
Технические характеристики (K)
Вход. напр. для микросхемы управления (Vin)
12 - 24 V
Вход. напр. для стабилизатора тока подсветки (Vcc)
40 - 165 V
Выходное напряжение V-out - (LED- LED+)
55 - 255 V
Выходной ток
20 - 200 мA (по умолчанию 200 мА)
Габаритные размеры (Д×Ш×В)
74 × 45 × 18 мм
Гарантия
180 дней
Напряжение переключения On/Off - (ENA)
2,5 - 5 V
Напряжение регулировка яркости ADJ - (Vadj)
0,1 - 5 V
Регулировка выходного тока перемычками
( J1 - J6 ): 20/40/60/100/100/200 мА
Тип микросхемы упр. led-драйвером
(SOP-8) BIT3260
Цена указана за
1 led-драйвер
